| Material do corpo | Ferro fundido nodular |
| Modelo | D381X-16Q |
| Especificação | DN50-300 |
| Pressão nominal | 1,0/1,6/2,5Mpa |
| Temperatura operacional | 0-80°C |
| Mídia aplicável | água |
| Padrões de projeto | GB/24924-2011 |

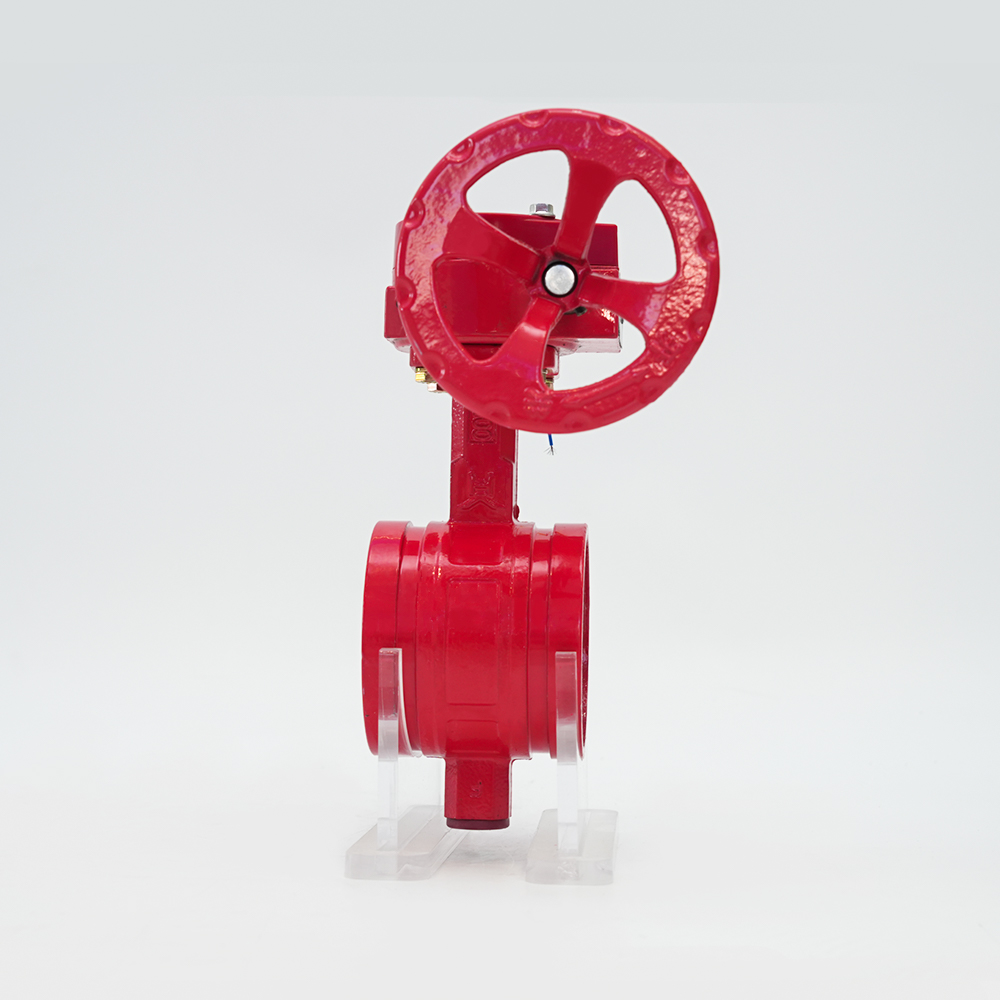

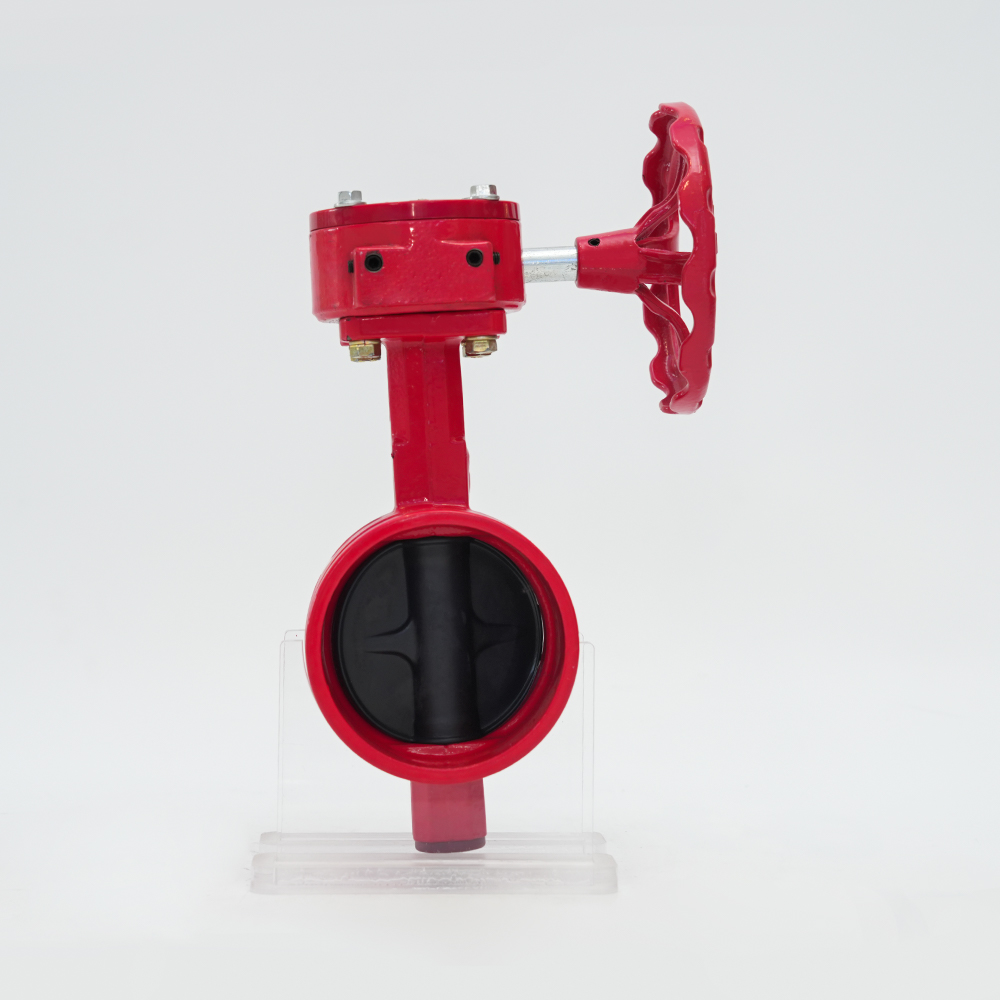

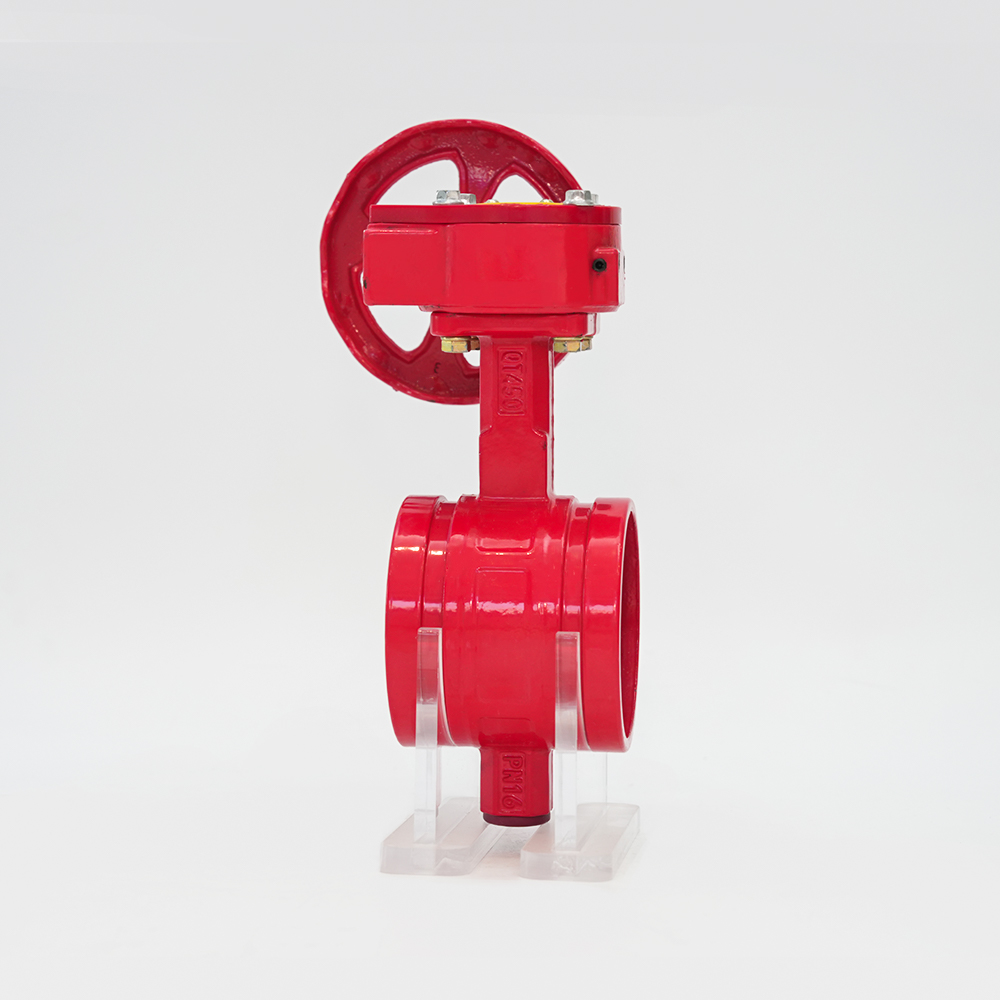

Visão geral do produto
A válvula borboleta com engrenagem helicoidal ranhurada é leve, tem uma velocidade de comutação relativamente rápida e uma pequena distância de operação. Possui palavras de escala de abertura e fechamento, que podem identificar facilmente a situação de comutação. As válvulas borboleta são amplamente utilizadas em tubos de abastecimento de água e drenagem em energia elétrica, hidráulica, indústrias químicas, construção urbana e outras indústrias. Sistemas rodoviários, sistemas de tratamento de esgoto e outros campos.
Recursos
É rápido, fácil e seguro de instalar, não é restrito ao local de instalação, é conveniente para manutenção de tubulações e válvulas, possui isolamento acústico e vibratório e supera o desvio causado pela conexão coaxial de tubulações dentro de uma determinada faixa de ângulo. Resolve as vantagens da expansão e contração térmica causadas pelas diferenças de temperatura.
Parâmetros do produto

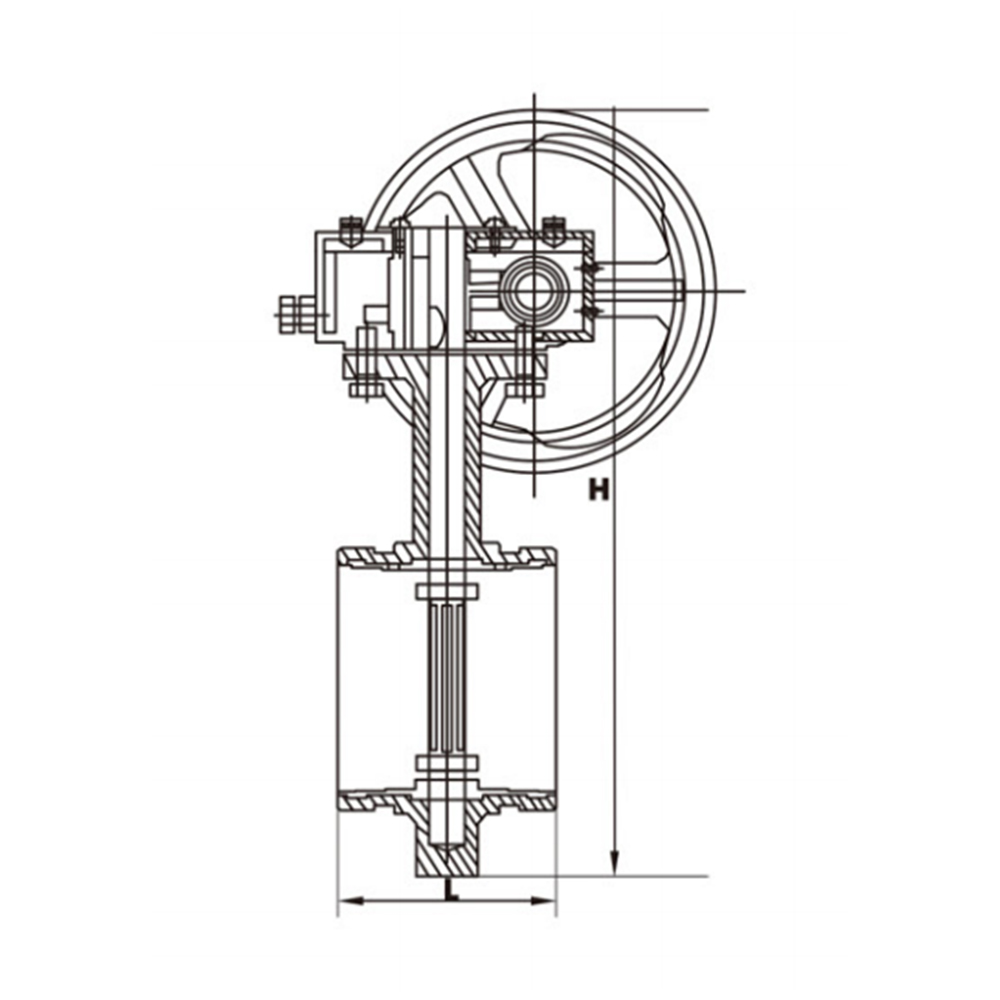

| D381X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| eu | 80 | 80 | 80 | 102 | 110 | 110 | 148 | 160 | 168 |
| H | 200 | 215 | 235 | 285 | 300 | 330 | 440 | 540 | 800 |
| Círculo externo | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | 219 | 273 | 325 |
