| Material do corpo | Ferro fundido nodular |
| Modelo | H44X-16Q |
| Especificação | DN40-600 |
| Pressão nominal | 1,0/1,6/2,5Mpa |
| Temperatura operacional | 0-80°C |
| Mídia aplicável | água |
| Padrões de projeto | GB/24924-2010 |
Visão geral do produto
Esta válvula é usada principalmente na saída de bombas de dutos em sistemas de abastecimento de água e drenagem, proteção contra incêndio, ar condicionado, eletricidade, construção, alimentos, tratamento de água, administração municipal, construção naval e outros dutos para evitar o refluxo de mídia. Como o anel de vedação deste produto adota um design inclinado, o tempo de fechamento é curto, o que pode reduzir a pressão do golpe de aríete. O disco da válvula é feito de borracha nitrílica resistente a óleo e uma placa de aço que é prensada em altas temperaturas. Possui boa resistência à erosão e desempenho de vedação. A estrutura do produto é simples e a manutenção, reparo e transporte são fáceis.

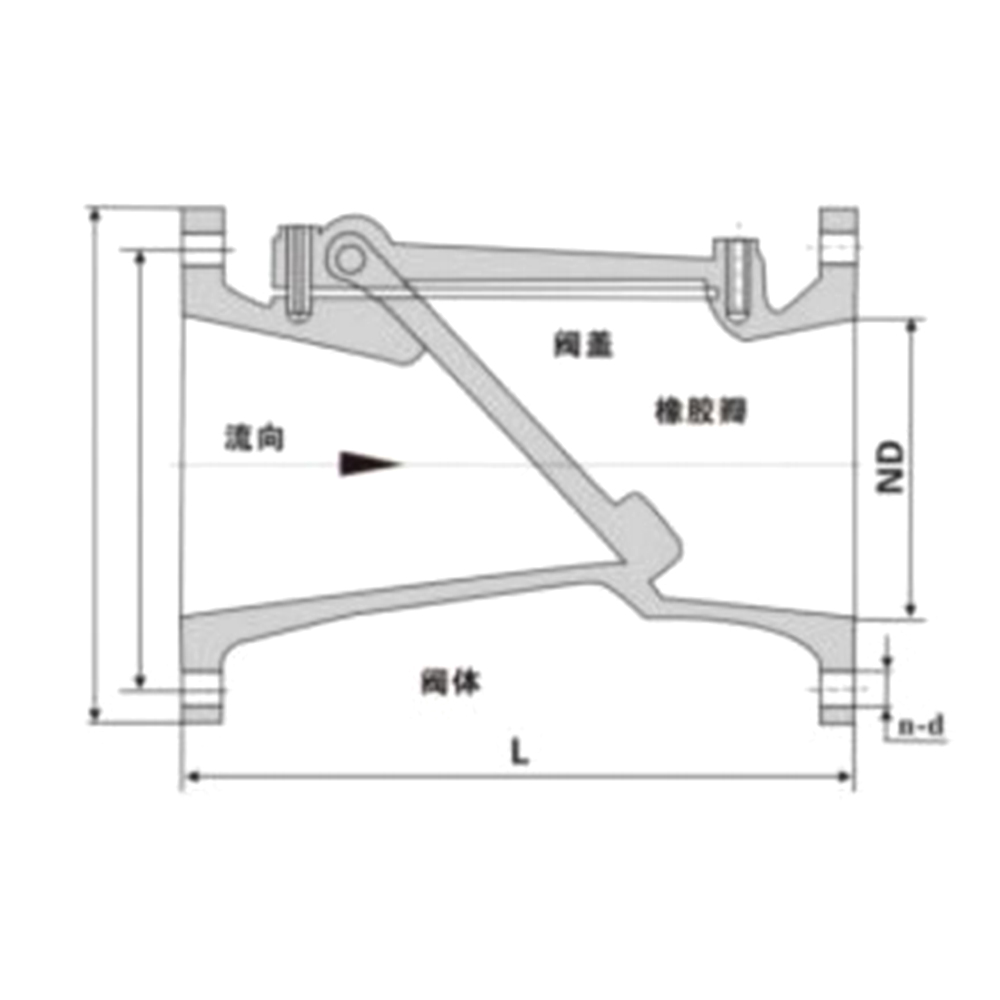

Materiais das peças principais
| Número de série | Parte Principal | Materiais |
| 1 | Corpo da válvula | QT450 |
| 2 | Boné | QT450 |
| 3 | Bexiga de válvula | Conjuntos de borracha |
| 4 | Juntas | borracha nitrílica |
| 5 | Fixadores | Padrão |
Parâmetros Técnicos do Produto
| Especificação (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Comprimento da válvula (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Pressão de teste (MPa) | Habitação | 1,5-2,4 |
| Selo | 1,1-1,76 |
| Pressão Nominal (MPa) | 1,0-1,6 |
| Temperatura aplicável | 0-80°C |
| Mídia aplicável | água e fluidos fracamente corrosivos |
