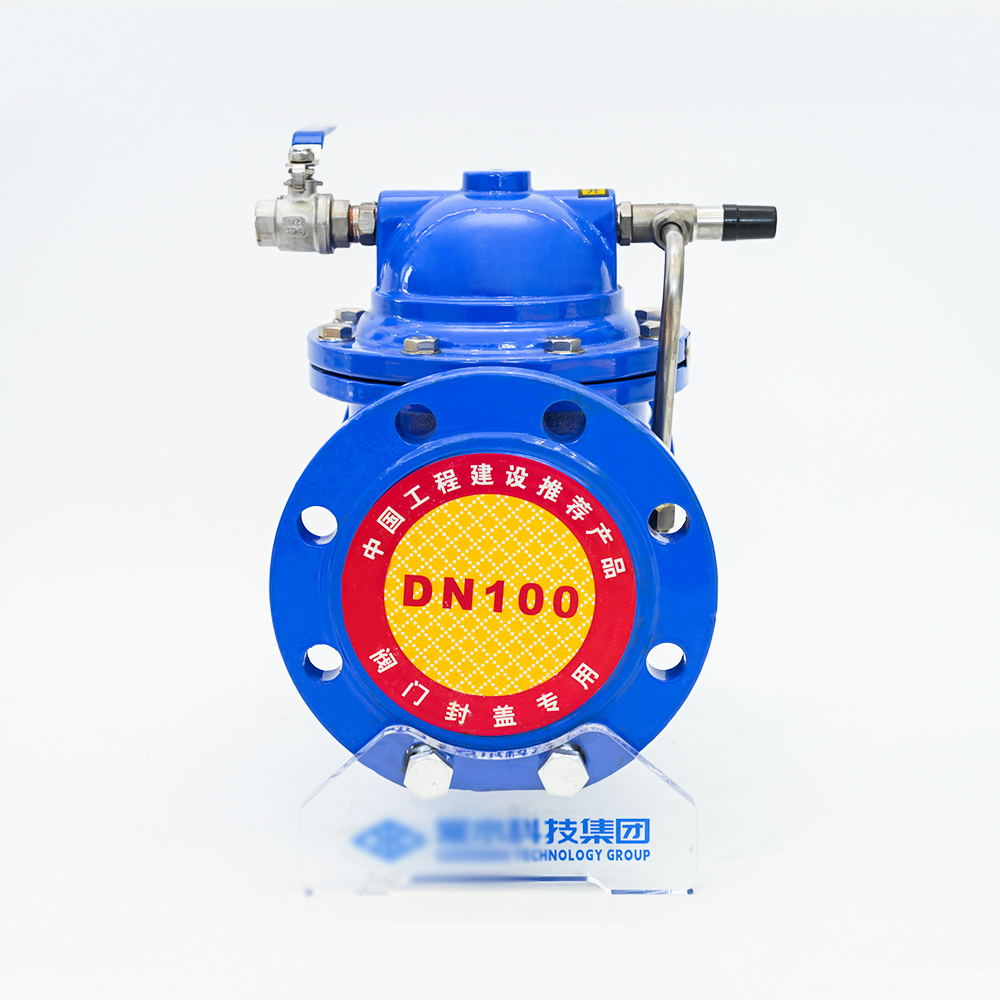

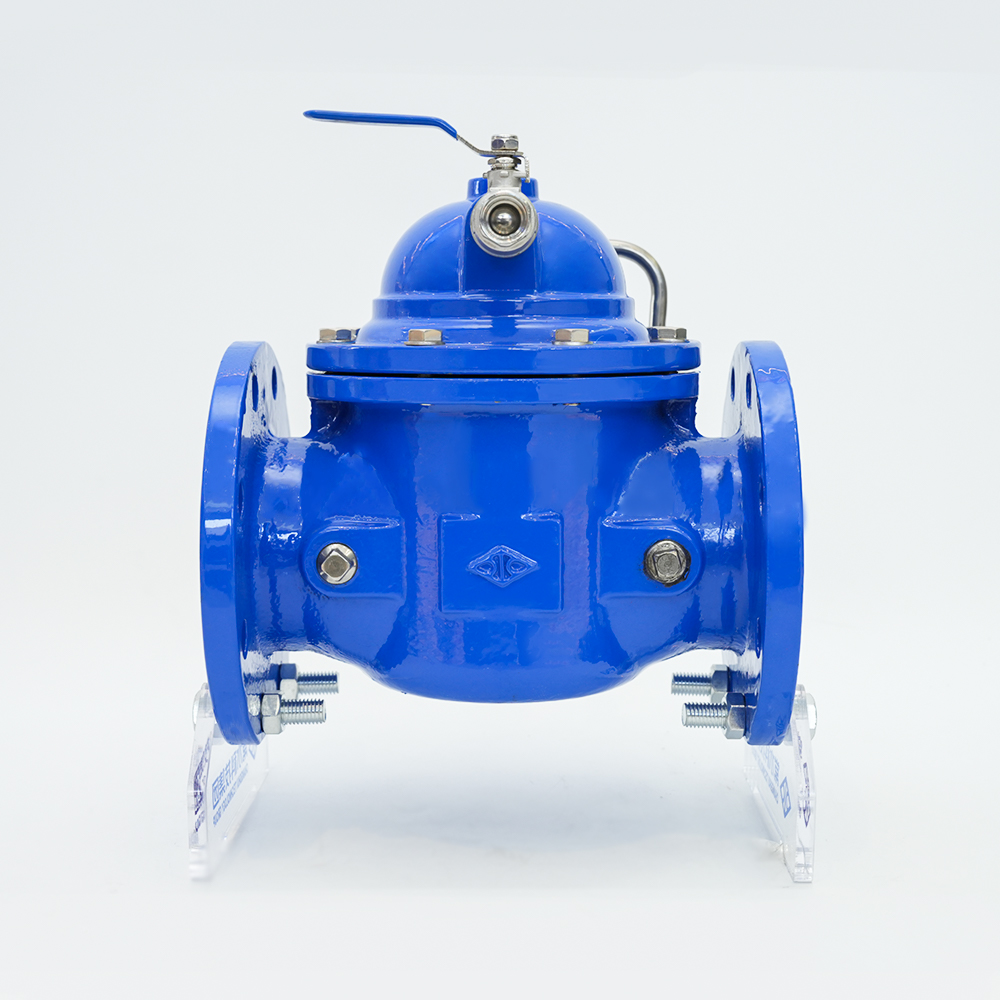

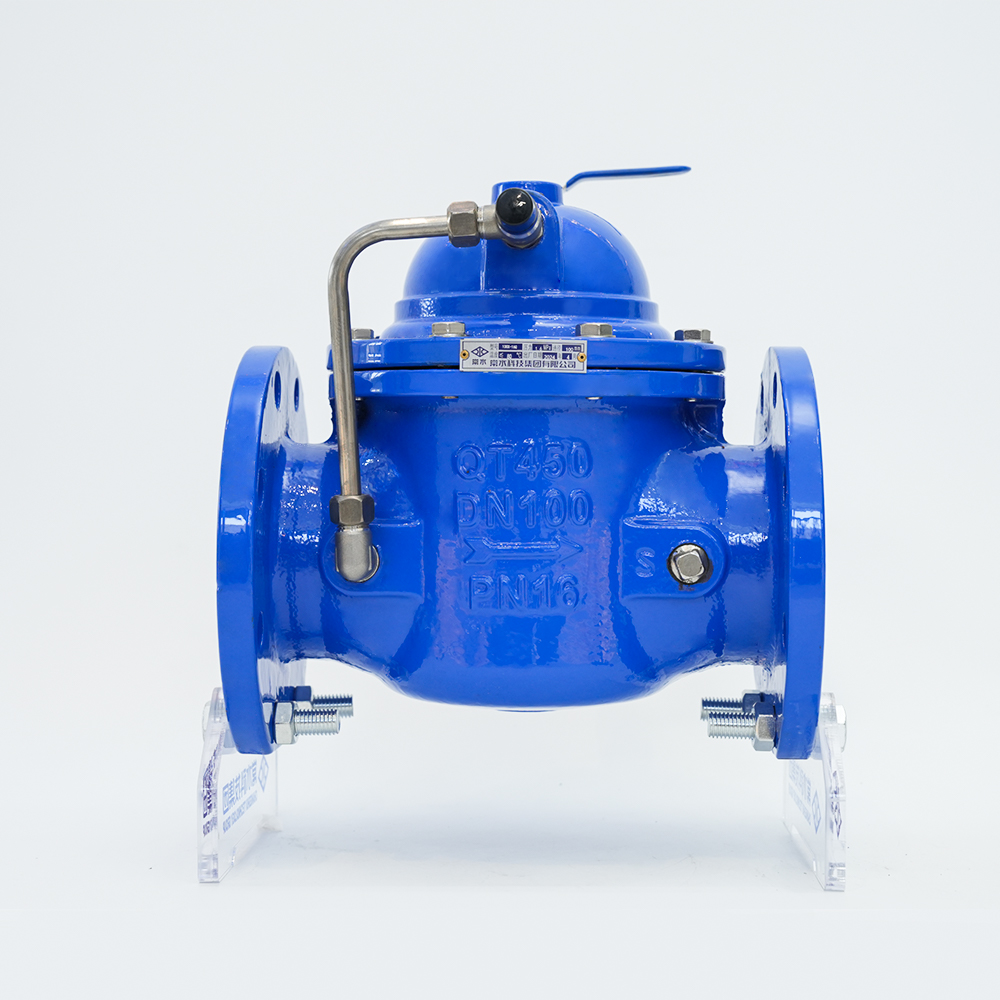

Válvula flutuante de controle remoto 100X-16Q

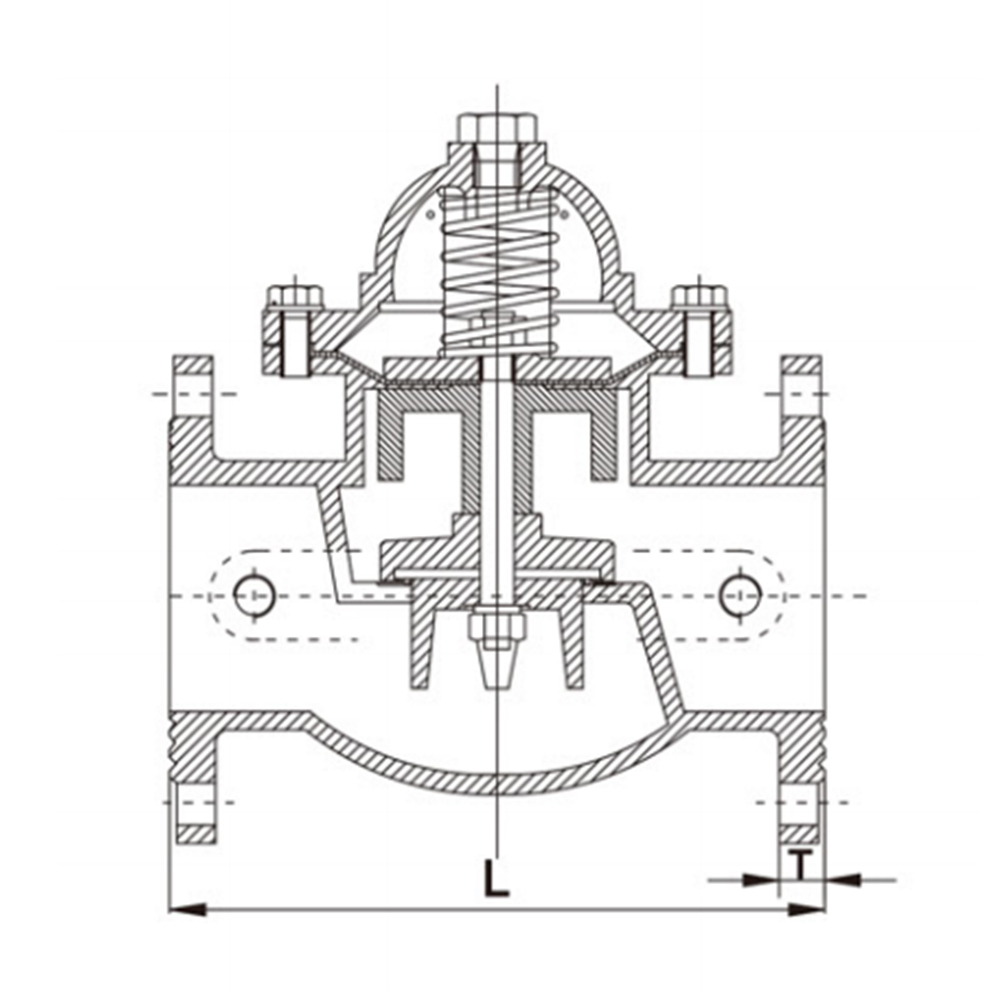

Características estruturais

A válvula de controle hidráulico é uma válvula controlada pela pressão da água. Consiste em uma válvula principal e seu conduíte anexado, válvula piloto, válvula agulha, válvula esférica e manômetro. Dependendo da finalidade, função e local de uso, pode evoluir para válvulas flutuantes de controle remoto, válvulas redutoras de pressão, válvulas de retenção de fechamento lento, válvulas de controle de fluxo, válvulas de alívio de pressão, válvulas de controle elétrico hidráulico, etc. Seus princípios de funcionamento são os mesmos. Eles são alimentados pela diferença de pressão SP entre montante e jusante e são controlados pela válvula piloto para que o diafragma (pistão) opere hidraulicamente de forma diferencial e seja ajustado de forma totalmente automática pela hidráulica. O disco da válvula principal está totalmente aberto ou totalmente fechado ou em estado regulado. Quando a água sob pressão que entra na câmara de controle acima do diafragma (pistão) é descarregada para a atmosfera ou para a área de baixa pressão a jusante, o valor da pressão que atua na parte inferior do disco da válvula e abaixo do diafragma é maior que o valor da pressão acima, então o disco da válvula principal é empurrado para a posição totalmente aberta; quando a água sob pressão que entra na câmara de controle acima do diafragma (pistão) não pode ser descarregada para a atmosfera ou para a área de baixa pressão a jusante, a força que atua no pistão do diafragma (pistão). O valor de pressão acima é maior que o valor de pressão abaixo, então o disco da válvula principal será pressionado para a posição completamente fechada. Quando o valor da pressão na câmara de controle acima do diafragma (pistão) está entre a pressão de entrada e a pressão de saída, o disco da válvula principal está em um estado de ajuste e sua posição de ajuste depende do efeito de controle de ligação da válvula agulha e da válvula piloto ajustável no sistema de conduíte. A válvula piloto ajustável pode abrir ou fechar sua própria pequena porta de válvula através da pressão de saída a jusante e mudar com ela, alterando assim a pressão controlada acima do diafragma (pistão) e controlando a posição de ajuste do disco da válvula principal.

Uso do produto

A válvula consiste em uma válvula principal e uma válvula piloto externa. Utiliza a bola flutuante na água para ligar a válvula guia devido às mudanças no nível do líquido, para que a válvula principal forneça água e feche, controlando assim o nível de água da piscina (tanque) e da torre de água dentro de uma determinada faixa para evitar transbordamento e baixo nível de água. A válvula é adequada para sistemas automáticos de abastecimento de água de diversas piscinas (tanques) e torres de água em empresas industriais e de mineração e edifícios civis e também é usada em sistemas de abastecimento de água circulante de caldeiras atmosféricas. A válvula principal abre rapidamente e fecha lentamente sem causar golpe de aríete. Está hermeticamente fechado e não há risco de inundação.

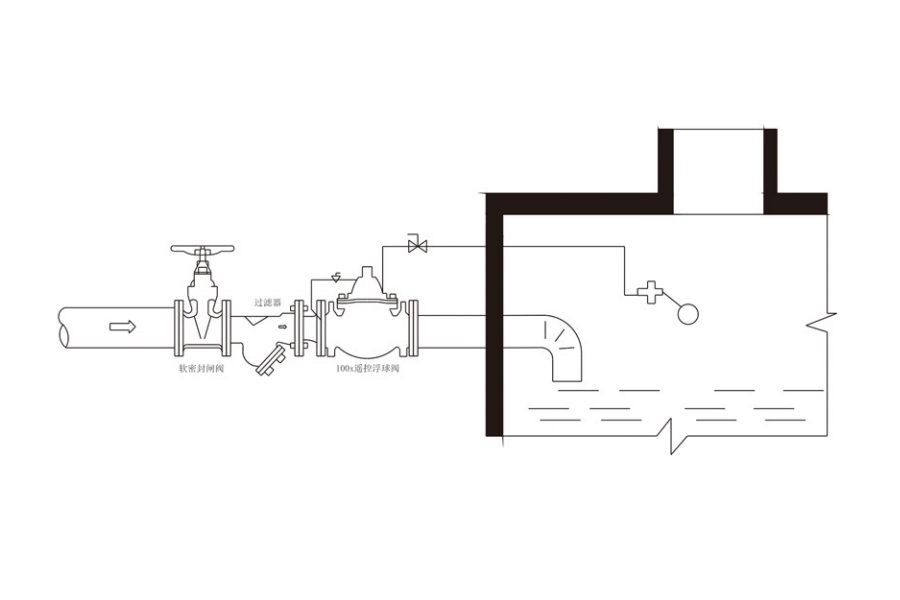

Diagrama de instalação
