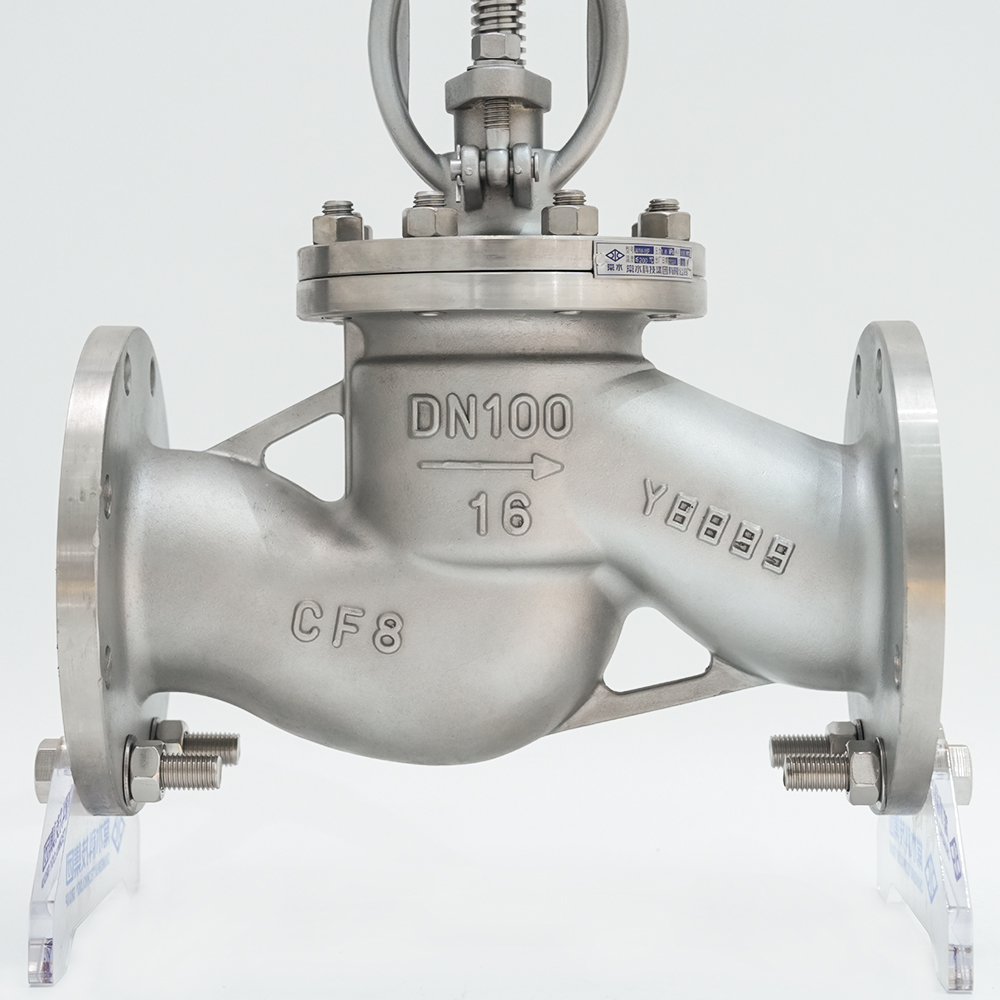

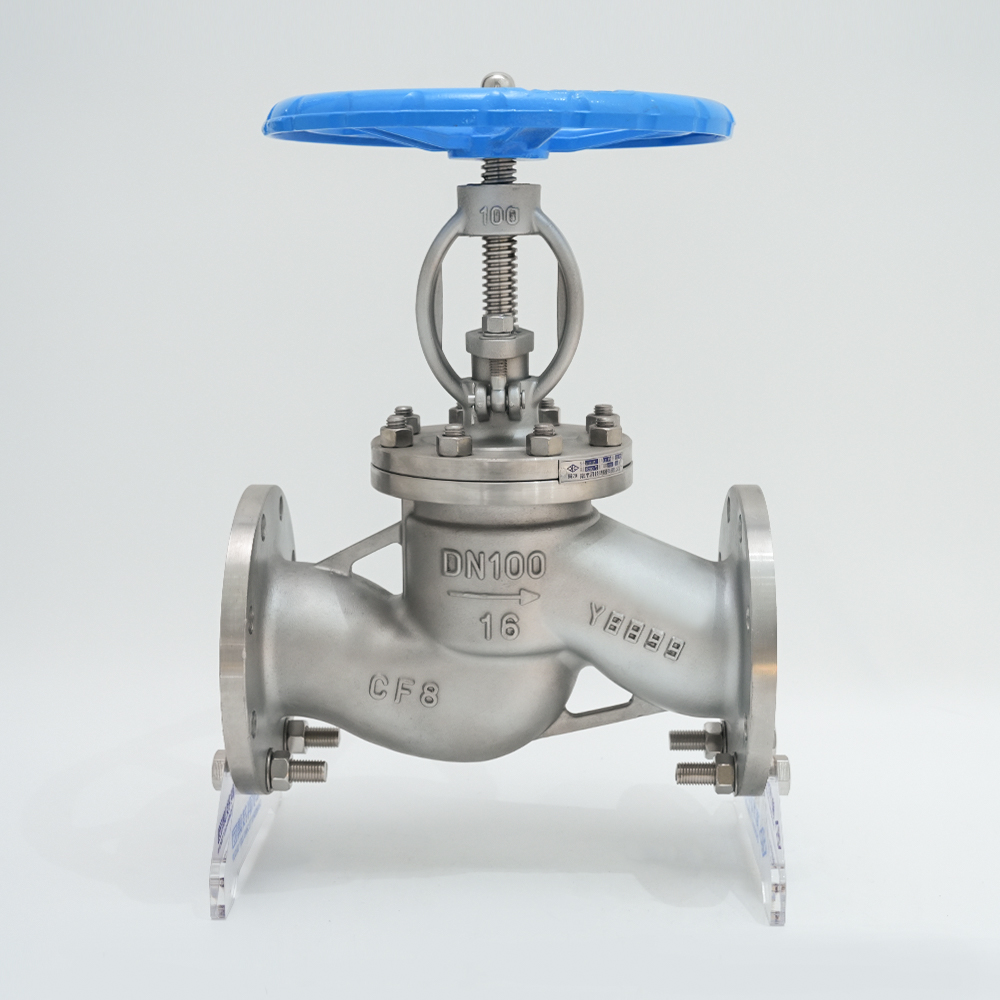

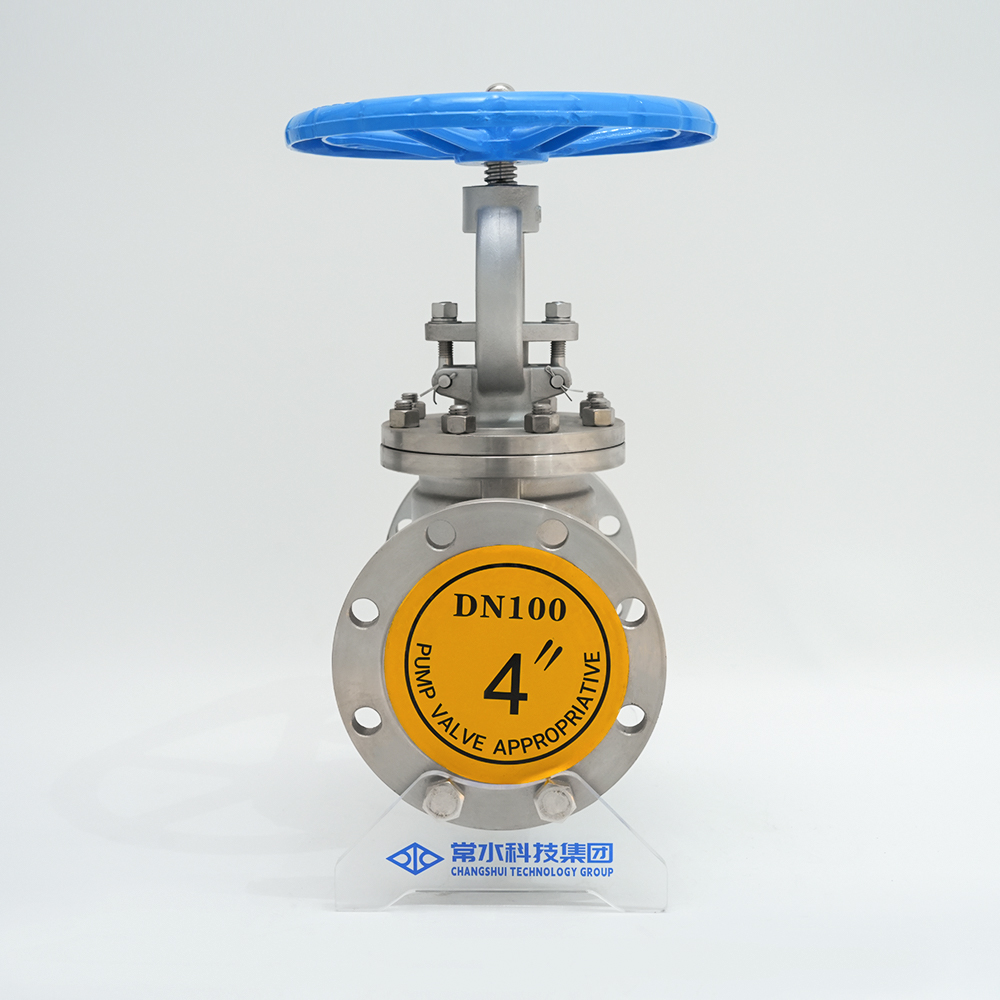

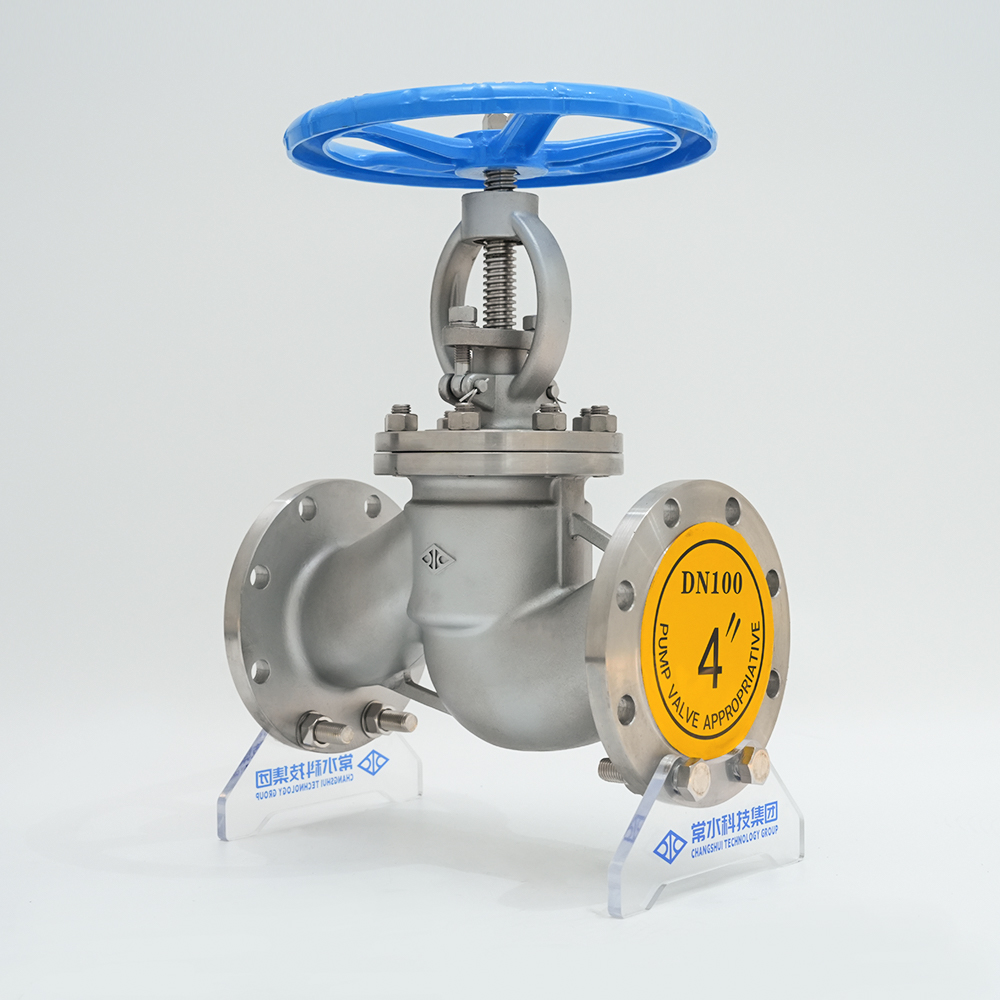

Válvula de parada de flange de aço inoxidável J41W-16P

Contate-nos

Vantagens e características estruturais

1. O produto é projetado e fabricado de acordo com o padrão nacional GB 12235, com estrutura razoável, vedação confiável, desempenho e formato bonito.
2. Válvula de aba, a superfície de vedação da sede da válvula de aly à base de ferro ou satélite (elie) feita de soldagem de liga à base de cobalto, resistente ao desgaste, alta temperatura, corrosão, desempenho anti-abrasão, longa vida.
3. Haste temperada e tratamento com nitrogênio com boa resistência à corrosão e resistência a arranhões.
4. Pode ser usado com uma variedade de flanges de tubo padrão e tipos de superfície de vedação de flange para atender a várias necessidades de projeto e requisitos do usuário.
5. A variedade de material do corpo, embalagem e gaxeta podem ser baseadas nas condições reais de trabalho ou o usuário solicita uma opção razoável e pode ser aplicada com todos os tipos de pressão, temperatura e condições médias.
6. Selado com conexão de parafuso, sele o assento traseiro ou corpo feito de soldagem de aço inoxidável, vedação e substituição confiável do arremesso de maneira conveniente e eficiente, sem parar, não afeta a operação do sistema.

Padrões e normas

Design e Fabricação	Comprimento da Estrutura	Classificação de temperatura de pressão	Flange de conexão	Teste e Inspeção
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T 9092-1999 GB 13927

Materiais dos componentes principais

Nome	Material
Corpo/Capô	CF8	CF3	CF8M	CF3M	WCB	euCB	WC6	WC9	C5
Cunha	CF8	CF3	CF8M	CF3M	WCB	euCB	WC6	WC9	C5
Caule	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Caule Nut	Alumínio Bronze
Embalagem	PTFE/grafite flexível				Grafite
Junta	Tapete envoltório de PTFE/metal				Grafite
Glândula	CF8	CF3	CF8M	CF3M	WCB	euCB	WC6	WC9	C5
Parafuso					35CrMoA
Noz	Aço inoxidável				45、35CrMoA
Volante	Aço inoxidável Cast Steel

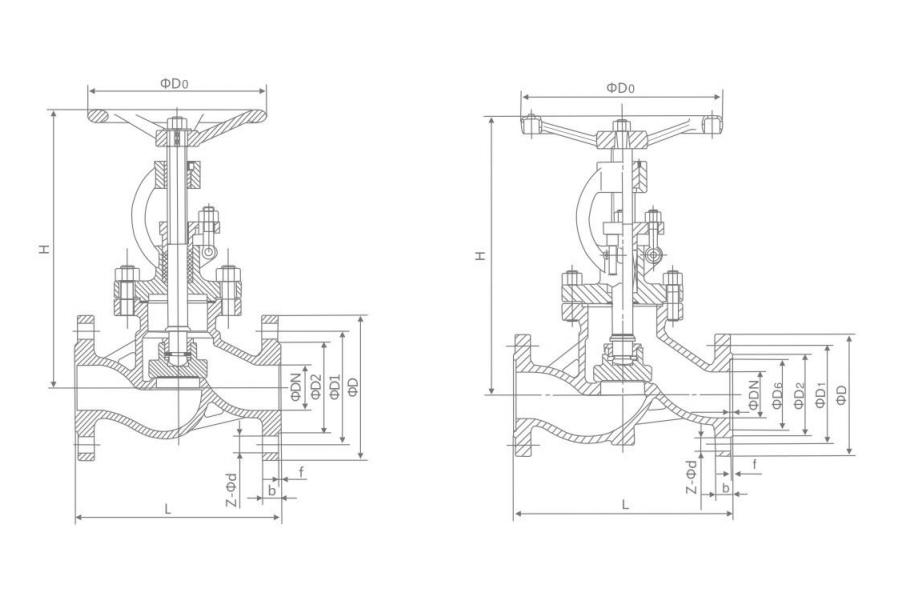

Dimensão principal externa e de conexão

PN(MPa)	DN(mm)	Tamanho (mm)										Dispositivo elétrico modelo	Espessura da parede
PN(MPa)	DN(mm)	L	D	D1	D2	D6	namorado	f2	Z-Φd	H	D0	Dispositivo elétrico modelo	Espessura da parede
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
