| Material do corpo | Ferro fundido nodular |
| Modelo | Z41X-16Q |
| Especificação | DN40-1000 |
| Pressão nominal | 1,0/1,6/2,5Mpa |
| Temperatura operacional | 0-80°C |
| Mídia aplicável | água |
| Padrões de projeto | GB/24924-2016 |
Visão geral do produto

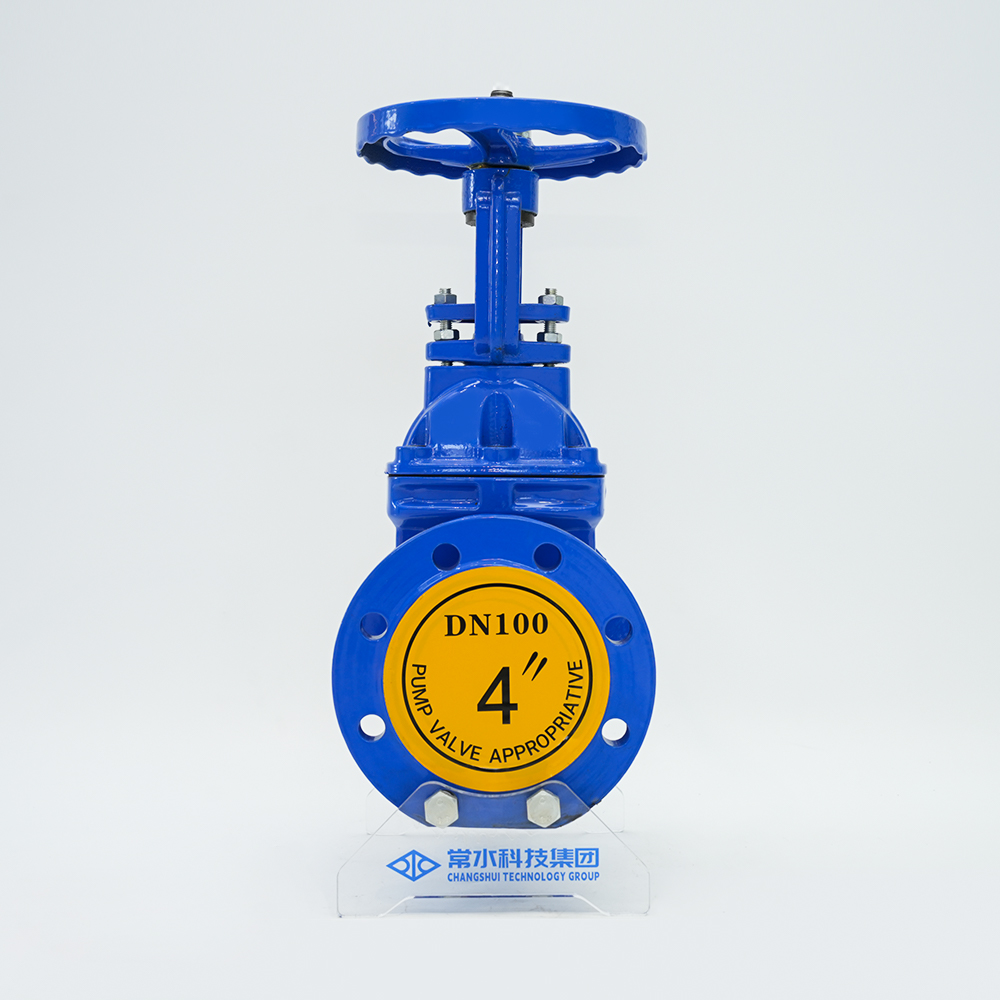

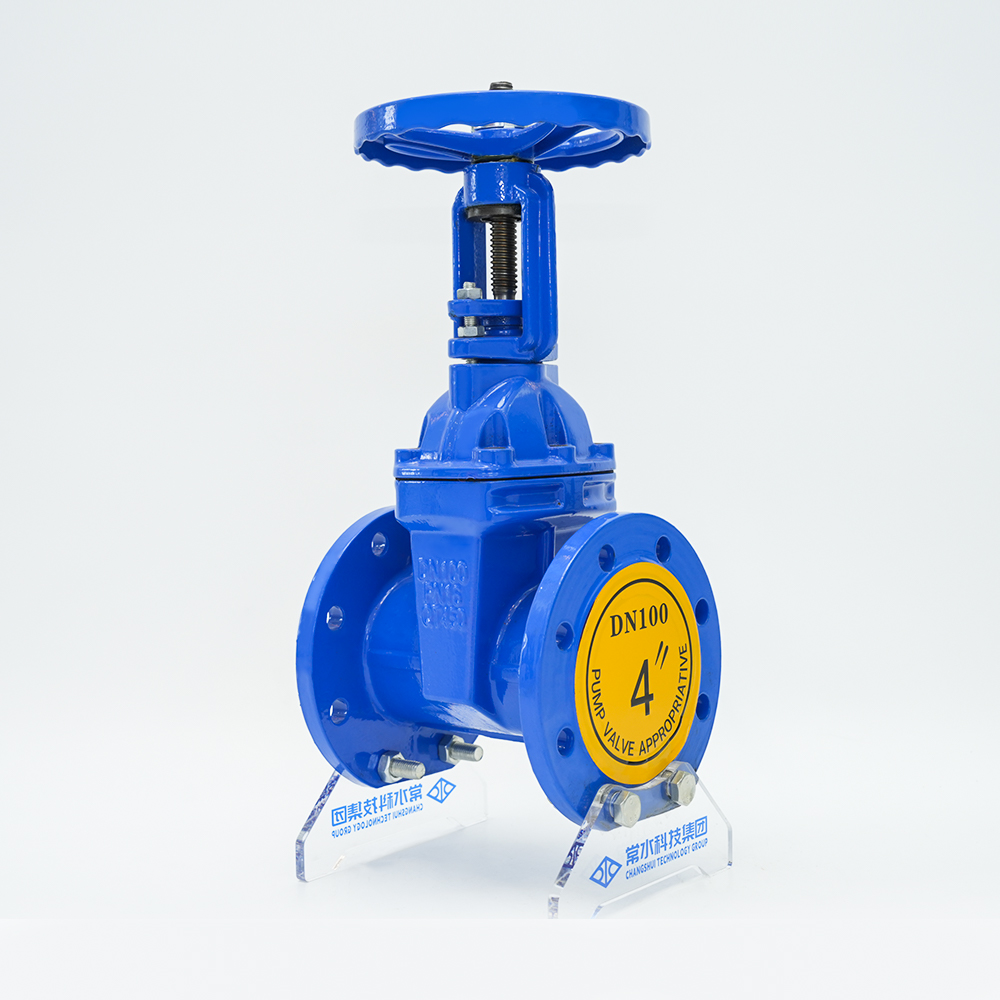

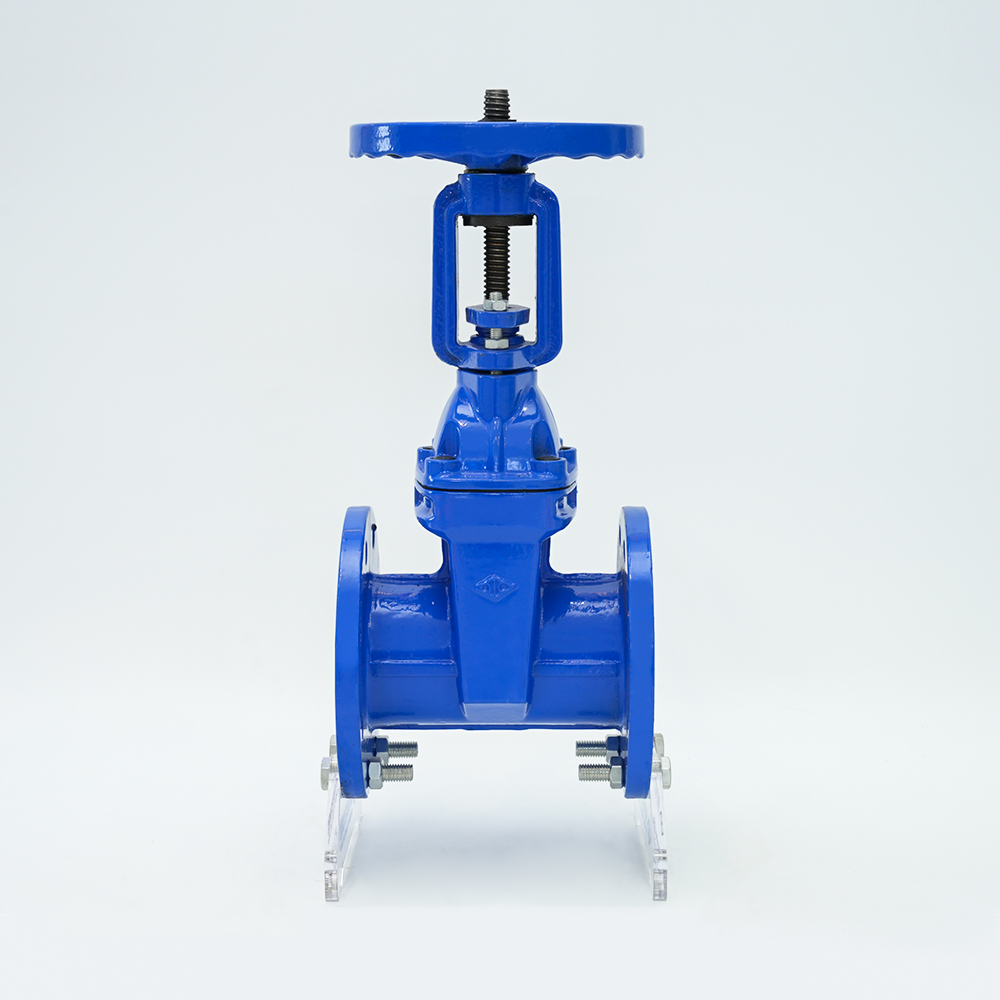

A válvula gaveta com haste ascendente do flange adota uma estrutura de haste de válvula externa, e a haste da válvula gira e se move axialmente. A comporta se move para cima e para baixo com a haste da válvula para abrir e fechar, e a abertura da válvula pode ser observada diretamente. É amplamente utilizado em projetos de dutos, como abastecimento e drenagem de água, proteção contra incêndio, ar condicionado, tratamento de água, administração municipal, construção naval, energia elétrica, construção e alimentos para transportar dutos de fluidos como fluido de controle.
Recursos
1. A resistência ao fluido é pequena e a superfície de vedação é menos erodida e erodida pelo meio.
2. Abrir e fechar exigem menos esforço.
3. A direção do fluxo do meio não é restrita, o fluxo não é perturbado e a pressão não é reduzida.
4. Formato simples, comprimento estrutural curto, bom processo de fabricação e ampla faixa de aplicação.
Recursos do produto
| Pressão nominal: 1,0-2,5MPa | DN: 50-1200 |
| Temperatura operacional: 0-80°C | Meio aplicável: limpo/esgoto, óleo |
| Padrão de flange: GB/T17241-98 | Padrão de comprimento: GB12221-89 |

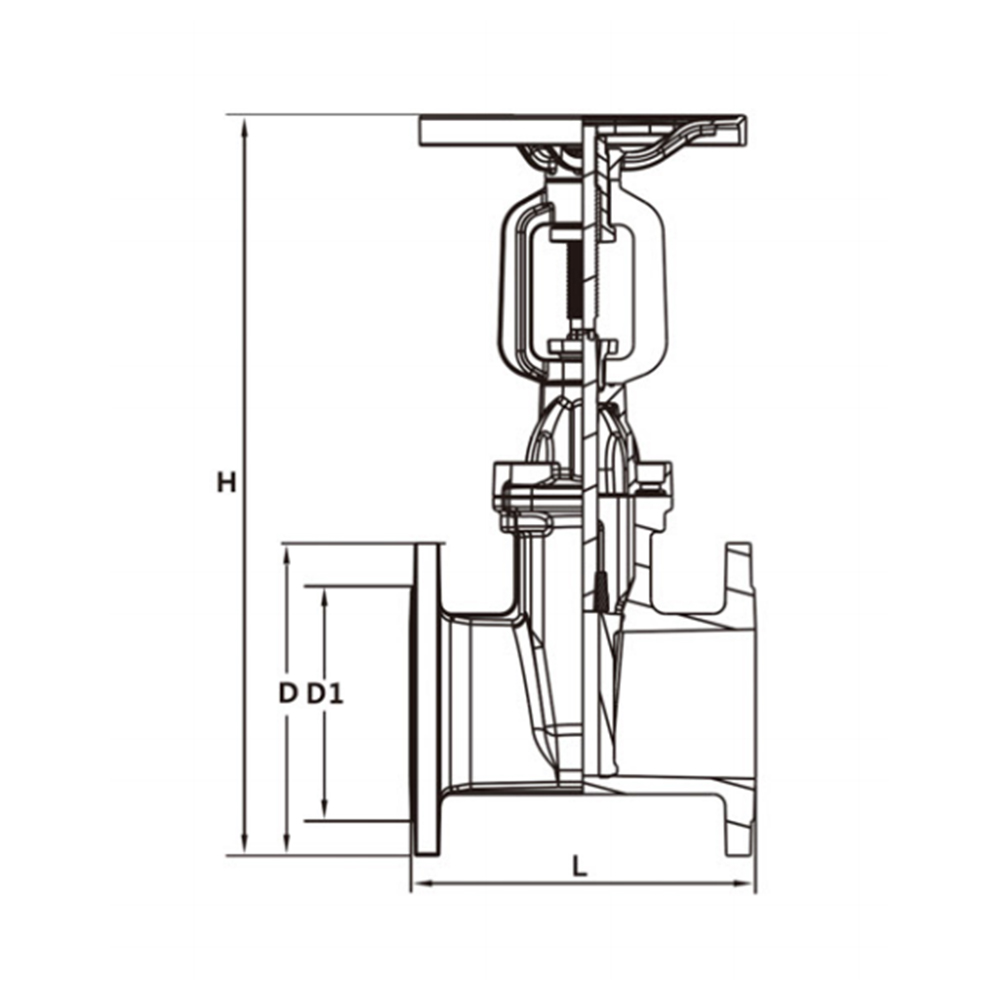

Parâmetros do produto
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| eu | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D círculo externo | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n número de furos | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Centro D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Volante | 180 | 215 | 285 | 330 | 380 | 465 |
