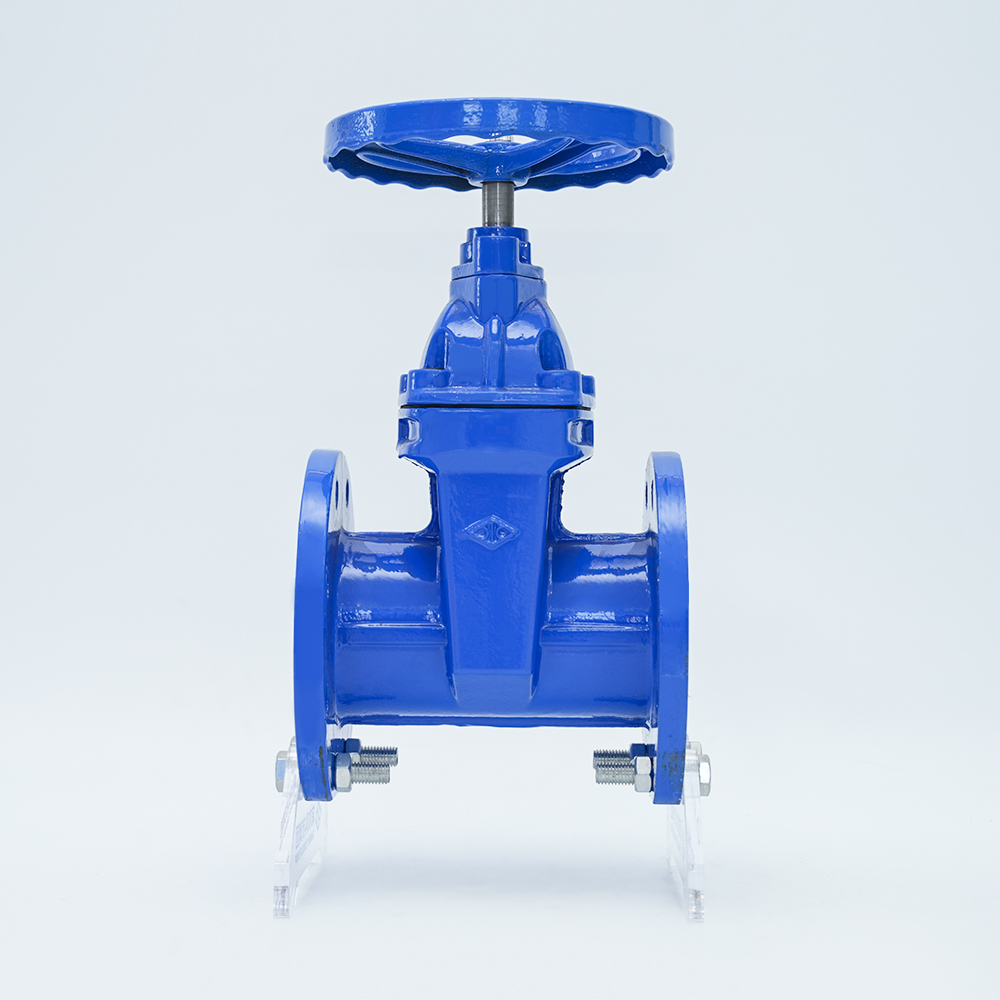

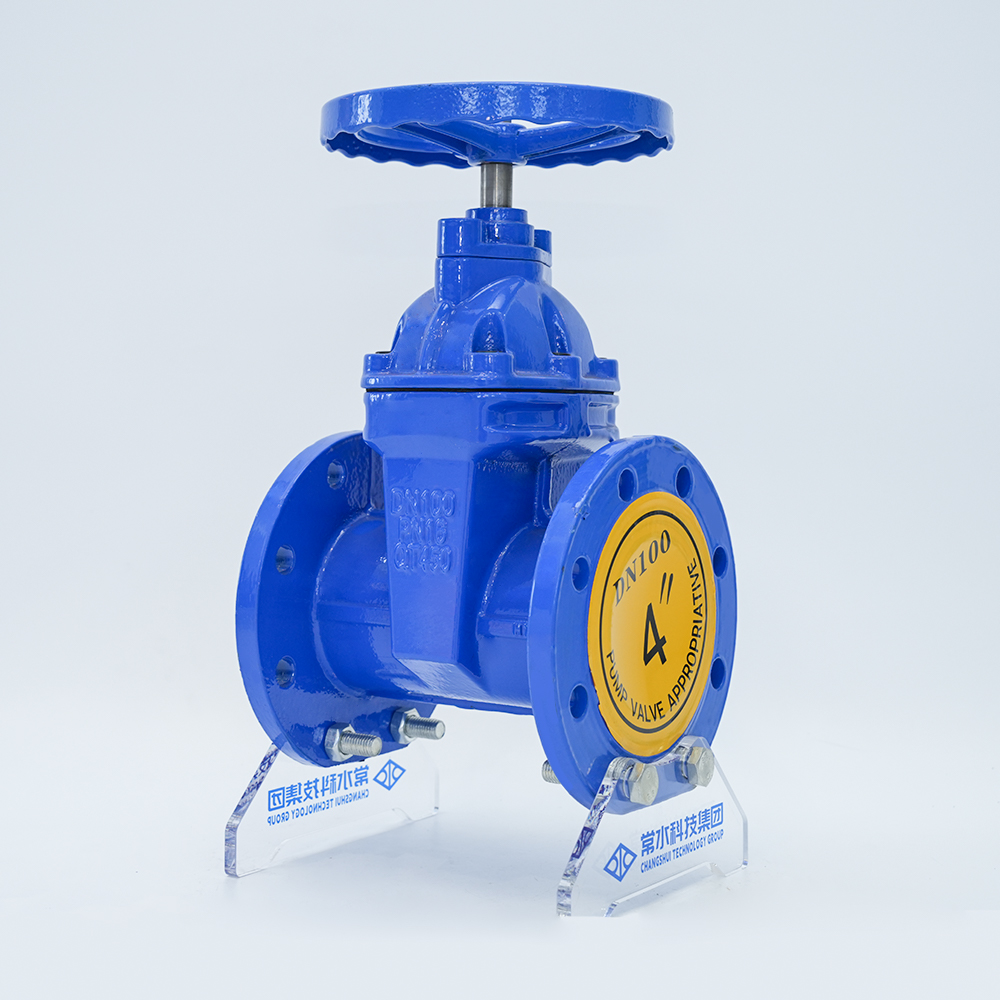

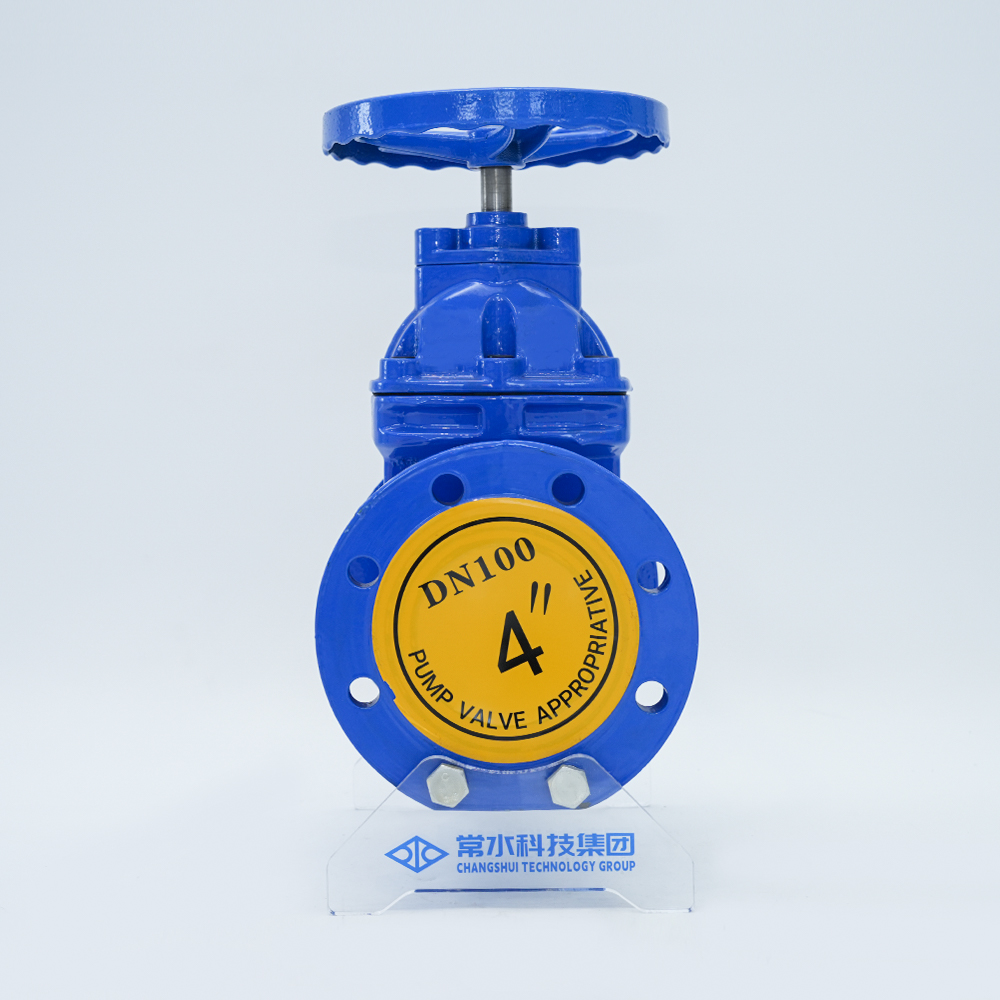

Válvula de gaveta com vedação macia de haste escura Z45X-16Q

As válvulas gaveta produzidas por nossa fábrica usam o revestimento geral de borracha da placa da comporta para produzir compensação de deformação e obter um bom efeito de vedação, superando os fenômenos comuns de má vedação, vazamento e ferrugem das válvulas gaveta. Ele é instalado em vários dutos e usado como corte bidirecional. É amplamente utilizado em projetos de dutos, como abastecimento e drenagem de água, proteção contra incêndio, ar condicionado, tratamento de água, administração municipal, construção naval, eletricidade, construção e alimentos para controle de fluidos.

Contate-nos

Material do corpo	Ferro fundido nodular
Modelo	Z45X-16Q
Especificação	DN50-1200
Pressão nominal	1,0/1,6/2,5Mpa
Temperatura operacional	0-80°C
Mídia aplicável	água
Padrões de projeto	GB/24924-2016

Recursos

A válvula gaveta com haste oculta e vedação suave usa o revestimento geral de borracha da placa da porta para produzir compensação de deformação e obter um bom efeito de vedação. Ele supera os fenômenos de má vedação, vazamento e ferrugem das válvulas gaveta em geral e economiza espaço de instalação de forma mais eficaz. Pode ser amplamente utilizado como dispositivo regulador e interceptador em tubulações de fluidos, como água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, energia elétrica, navios, metalurgia, sistemas de energia, etc.

Requisito de habilidades

1. A válvula é projetada e fabricada de acordo com os padrões GB/24924-2010;

2. O comprimento estrutural da válvula está de acordo com os regulamentos de GB/T12221-2005;3. A inspeção e os testes devem cumprir os regulamentos relevantes de GB/T13927-2008; 4. As dimensões do flange devem estar em conformidade com os regulamentos de GB/T17241.6-2008.

Especificação de desempenho

Tamanho nominal		40/1000				milímetros
Pressão nominal		1.0		1.6		MPa
Pressão de teste	Teste de força	água	1.5	água	2.4
	Teste de vedação		1.1		1.76
	Teste de vedação de ar		0.6		0.6
Temperatura aplicável		0-80°C
Mídia aplicável		Água, óleo, etc.

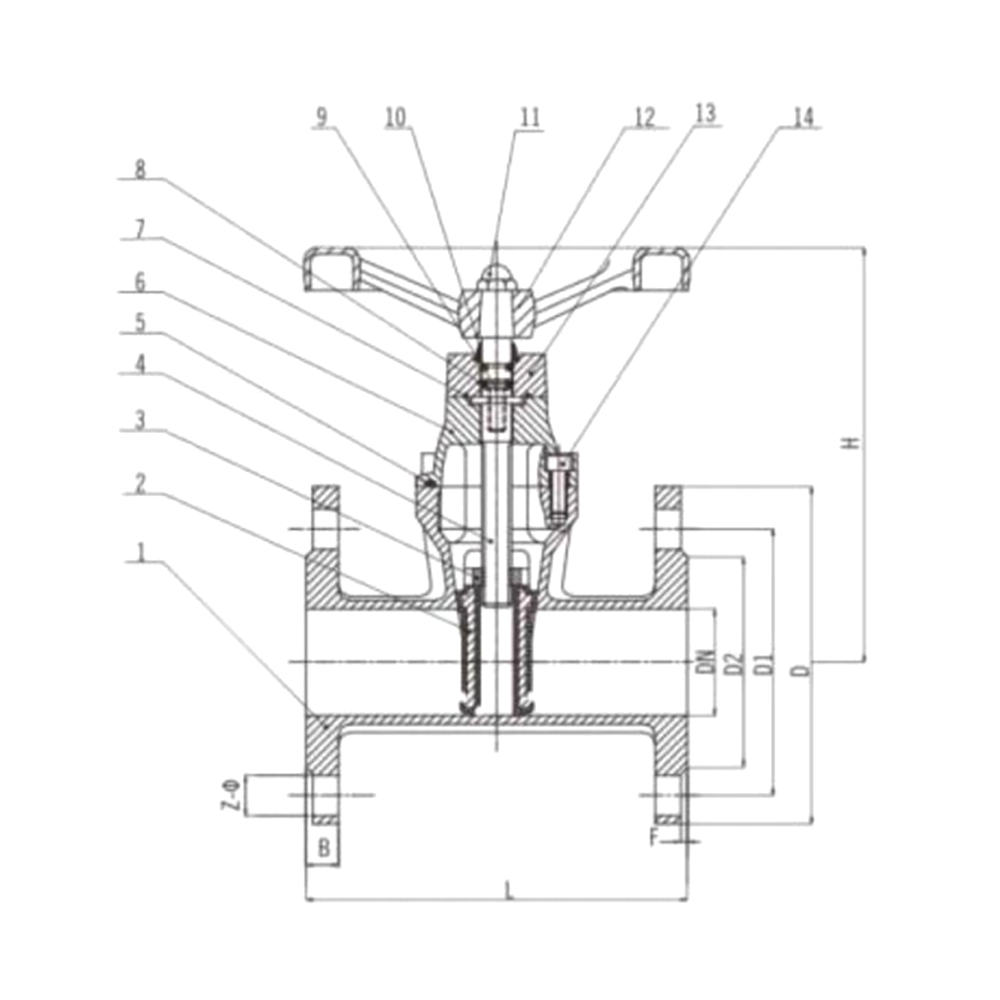

Materiais Principal

Número de série	Nome	Material
1	Corpo da válvula	QT450
2	Placa de válvula	QT450-NBR
3	Porca de haste	QT450
4	Caule	20Cr13
5	Vedações de flange médias	NBR
6	Boné	QT 450
7	Anéis de vedação	NBR
8	Anéis de vedação	NBR
9	Parafusos escareados	35#
10	Sobrecapa	NBR
11	Parafusos de cabeça de jardim	35#
12	Volante	QT 405
13	Glândula	QT 450
14	Parafusos escareados	35#

Principais dimensões externas e dimensões de conexão (mm)

DN	eu	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Principais dimensões externas e dimensões de conexão (mm)

DN	eu	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
