| Material do corpo | Ferro fundido nodular |
| Modelo | Z85X-16Q |
| Especificação | DN50-300 |
| Pressão nominal | 1,0/1,6/2,5Mpa |
| Temperatura operacional | 0-80°C |
| Mídia aplicável | água |
| Padrões de projeto | GB/24924-2016 |
Visão geral do produto
É usado para cortar, conectar e regular o meio na tubulação. Possui boas características de controle de fluidos e desempenho de fechamento e vedação. É amplamente utilizado em meios corrosivos, como metalurgia, energia elétrica, petróleo, indústria química, ar, gás, gás combustível e abastecimento e drenagem de água. no gasoduto.
Recursos
1. A placa da válvula é totalmente revestida com cola, que apresenta bom desempenho de cobertura e tamanho preciso para garantir a confiabilidade da vedação;
2. A parte inferior da válvula adota o mesmo tipo de fundo plano do tubo de água, o que não causa acúmulo de detritos;
3. Toda a válvula é pintada com resina epóxi não tóxica para evitar corrosão e ferrugem. Pode ser utilizado não só em sistemas de água potável, mas também em sistemas de esgoto;
4. A porca da gaxeta é usada para vedação autoapertada; melhorando significativamente o desempenho da vedação;
5. É extremamente conveniente substituir as peças de desgaste de vedação.

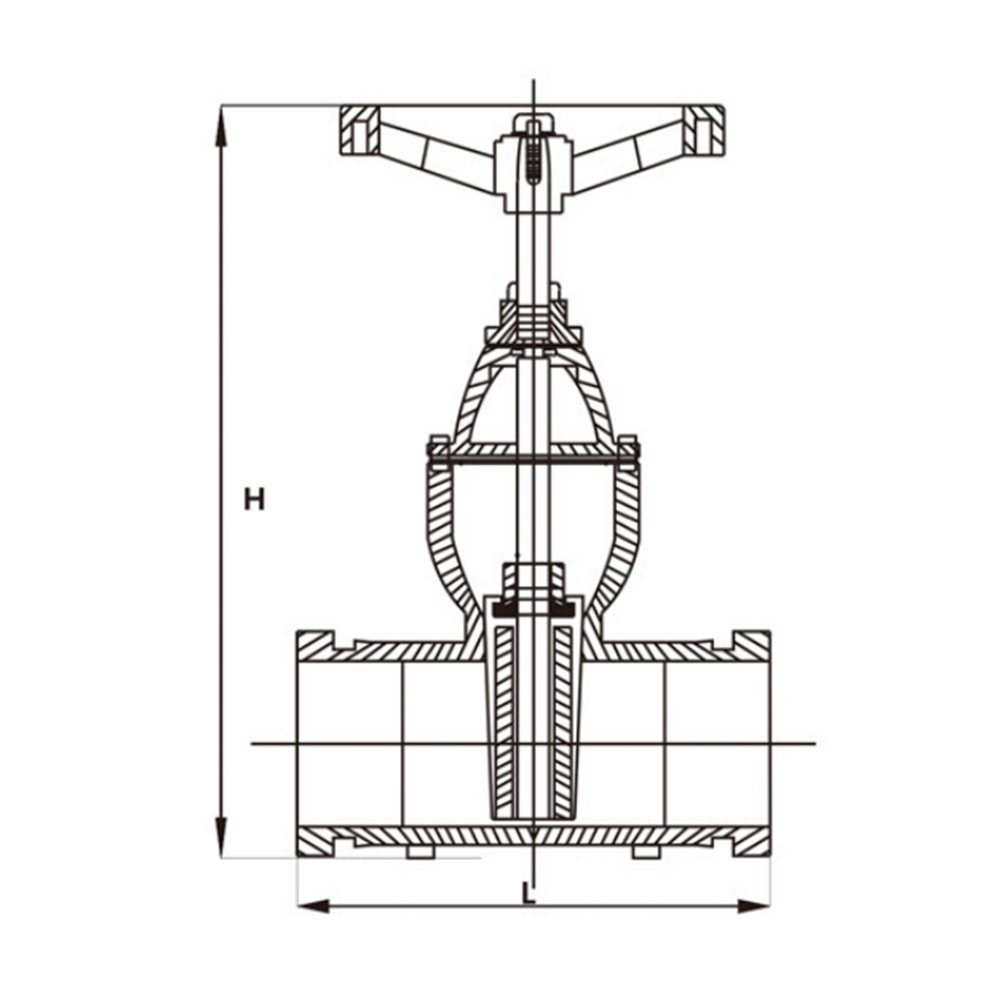

Parâmetros do produto
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| eu | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Círculo externo | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Volante | 180 | 215 | 285 | 330 | 380 |
